长柄滤头设计参数

作者来源:gysxlc 发布时间： 2020/2/20 10:57:44 标签：长柄滤头长柄滤头设计参数
导读：长柄滤头配水配气系统设计参数长柄滤头安装在混凝土滤板上,滤板固定在梁上,滤板用0.05m后预制板,上浇0.10m厚混凝土层,滤板下的长柄部分浸没于水中,长柄上端有小孔,下端有竖向条缝,气水同时反冲洗时,约有2/3空气有上缘…

长柄滤头设计参数

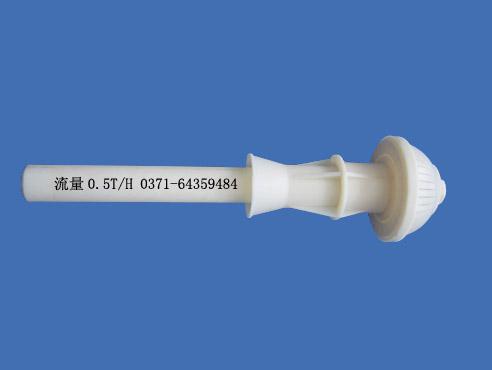

长柄滤头安装在混凝土滤板上,滤板固定在梁上,滤板用0.05m后预制板,上浇0.10m厚混凝土层,滤板下的长柄部分浸没于水中,长柄上端有小孔,下端有竖向条缝,气水同时反冲洗时,约有2/3空气有上缘小孔进入,1/3空气由缝隙进入柄内,长炳下端浸没部分还有一个小孔,流进冲洗水,这部分气水在柄内混合后有长柄滤头顶部的条缝喷入滤层冲洗.

长柄滤头固定板下的气水室高度为0.70～0.90,其中冲洗时形成的气垫层厚度为0.10～0.15m.

向长柄滤头固定板下气水室配气的出口应该紧贴滤头固定板的底面，由配水干管向气水室配水的支管出口应该紧贴池底。

长柄滤头配气系统的滤帽缝隙与滤池过滤面积之比为1/80，每平方米的滤头数量为49～64个。

冲洗水和空气同时通过长柄滤头的水头损失按产品的实测资料确定。

向长柄滤头配水配气系统气水室配气的干管的进口流速为5m/s左右；配气支管或孔口流速为10m/s左右。配水干管进口流速为1.5m/s左右；配水支管或孔口流速1-1.5m/s。
