可调式长柄滤头的安装

可调式长柄滤头的安装

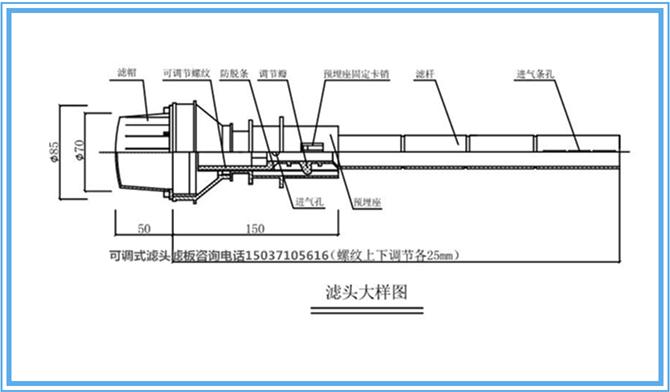

    可调式长柄滤头由滤帽、滤杆、预埋件、垫片、固定螺母及施工盖防堵塞堵头组成。滤帽近似圆柱形，上端直径略大于下端直径，滤帽倾角95°。
    滤帽上设有34条狭长缝隙，缝隙分部均匀。缝隙宽度0.4±0.05mm，长度24±0.05mm。每个滤头开孔面积345.6mm2。滤头开孔比1.93%。
    滤杆内径17±0.5mm，带有外丝扣。滤杆上端设有一个圆形的进气孔，孔径2±0.05mm；下端设有一个狭长的进气孔，孔长度65±0.05mm，宽度1.5±0.05mm。
    固定环高度80mm，带有内丝扣，内径与滤杆外径匹配。
    每个固定环带有一个盖子，用于防止混凝土和杂物的进入。
    垫片做为滤杆与固定螺母之间的连接垫片。

可调式长柄滤头安装方法：
    滤帽套在滤杆上，滤杆顶盖嵌在滤帽的上端。固定环插在第一层预制板内的锥形预埋件上，被预埋在第二层现浇板内。
    滤头通过滤杆上丝扣安装在固定滤杆上，滤杆和固定环之间安装垫片。
    单池内滤头中心偏差不大于±1.5mm。所有滤池内滤头中心偏差不大于±5mm
可调式滤头材质要求：
    滤帽、滤杆、固定螺母、施工盖材质均为ABS 树脂或聚乙烯热熔注塑而成。在正确的运输安装过程中基本不易破碎。可调式滤头原料均采用全新ABS树脂和聚丙烯经热熔注塑而成符合《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T 17219的规定。
