可调式长柄滤头技术参数

作者来源:gysxlc 发布时间： 2022/11/9 10:18:47 标签：可调式长柄滤头可调式滤头技术参数
导读：巩义市嵩鑫滤材公司产品技术咨询电话15037105616.可调式长柄滤头一般由滤帽、滤杆、预埋座等组成，可调式滤头的预埋座紧固在整体浇筑模板上的结构形式，在不改变滤池工艺和结构前提下，可便捷地上下调整滤杆的螺纹上…

可调式长柄滤头技术参数

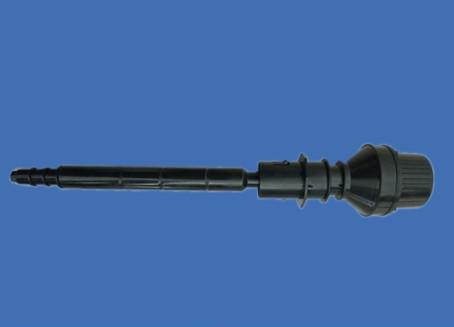

可调式长柄滤头由滤帽、滤杆、预埋座三部分组成。通过旋转滤杆的上下调整，使安装在滤板上的所有滤头进气孔保持在同一水平高度�？傻魇铰送返脑ぢ褡艄淘谡褰街０迳系慕峁剐问�，在不改变滤池工艺和结构前提下，可便捷地上下调整滤杆的螺纹上口的水平高度，达到布气配水均匀的效果。

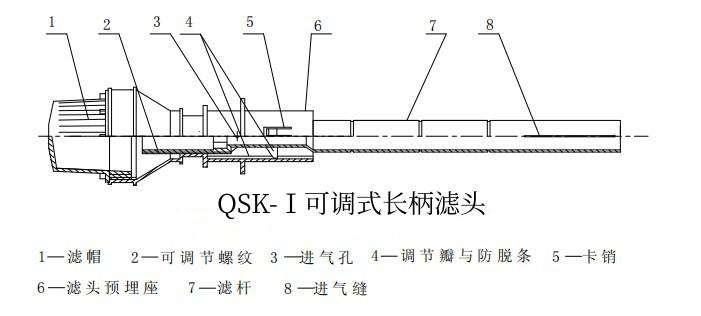

可调式长柄滤头一般由滤帽、滤杆、预埋座等组成，如图：

可调式滤头尺寸和滤帽缝隙宽度及缝隙面积：

型号	滤帽缝隙宽度（mm）	缝隙长度（mm）	缝隙面积（m2）	滤杆		预埋座
型号	滤帽缝隙宽度（mm）	缝隙长度（mm）	缝隙面积（m2）	长度	内径	长度	外径
QSK-I	0.5±0.05	34±1.0	612	380±2	25±0.5	150±1.5	47_-2
QSK-II	0.4±0.05	34±1.0	490	380±2	25±0.5	150±1.5	47_-2
QSK-III	0.3±0.05	34±1.0	367	380±2	25±0.5	150±1.5	47_-2

1、滤头表面应光滑、无开裂、缩痕、气泡、溢边等缺陷。

2、缝隙必须无残缺、溢边、堵塞等缺陷。

3、滤杆在预埋座内可调节范围宜为0～50mm。

4、QSK-Ⅰ、QSK-Ⅱ和 QSK-Ⅲ型滤头预埋座尺寸宜符合下表要求。

QSK-Ⅰ、QSK-Ⅱ和QSK-Ⅲ型滤头预埋座尺寸(mm)

模板尺寸					滤头预埋孔座
模板类型	长度	宽度	高度	厚度	孔径	孔距
A型	1138±2	617±1	100±1	5±0.5	47.0+0.3+0.0	200（纵）±1
						150（横）±1
B型	963±2	467±1	80±1	5±0.5	47.0+0.3+0.0	165（纵）±1
						150（横）±1
C型	946±2	964±1	40±1	4±0.5	47.0+0.3+0.2	135（纵）±1
						135（横）±1
