可调式长柄滤头ABS整体浇筑滤板模板规格型号参数表
可调式长柄滤头由滤帽、滤杆、预埋座三部分组成。通过旋转滤杆的上下调整，使安装在滤板上的所有滤头进气孔保持在同一水平高度�？傻魇铰送返脑ぢ褡艄淘谡褰街０迳系慕峁剐问�，在不改变滤池工艺和结构前提下，可便捷地上下调整滤杆的螺纹上口的水平高度，达到布气配水均匀的效果。

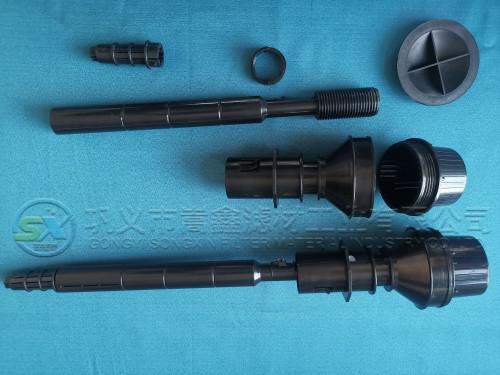

可调式长柄滤头一般由滤帽、滤杆、预埋座等组成，如下图：
可调式滤头规格参数表：
|
型号 |
滤帽缝隙宽度（mm） |
缝隙长度（mm） |
缝隙面积（m2） |
滤杆 |
预埋座 |
||
|
长度 |
内径 |
长度 |
外径 |
||||
|
QSK-I |
0.5±0.05 |
34±1.0 |
612 |
380±2 |
25±0.5 |
150±1.5 |
47-2 |
|
QSK-II |
0.4±0.05 |
34±1.0 |
490 |
380±2 |
25±0.5 |
150±1.5 |
47-2 |
|
QSK-III |
0.3±0.05 |
34±1.0 |
367 |
380±2 |
25±0.5 |
150±1.5 |
47-2 |
1、滤头表面应光滑、无开裂、缩痕、气泡、溢边等缺陷。
2、缝隙必须无残缺、溢边、堵塞等缺陷。
3、滤杆在预埋座内可调节范围宜为0～50mm。
4、QSK-Ⅰ、QSK-Ⅱ和 QSK-Ⅲ型滤头预埋座尺寸宜符合下表要求。
ABS滤板模板参数表：
|
ABS滤板模板尺寸 |
滤头预埋孔座 |
|||||
|
模板类型 |
长度 |
宽度 |
高度 |
厚度 |
孔径 |
孔距 |
|
A型 |
1138±2 |
617±1 |
100±1 |
5±0.5 |
47.0+0.3+0.0 |
200（纵）±1 |
|
150（横）±1 |
||||||
|
B型 |
963±2 |
467±1 |
80±1 |
5±0.5 |
47.0+0.3+0.0 |
165（纵）±1 |
|
150（横）±1 |
||||||
|
C型 |
946±2 |
964±1 |
40±1 |
4±0.5 |
47.0+0.3+0.2 |
135（纵）±1 |
|
135（横）±1 |
||||||

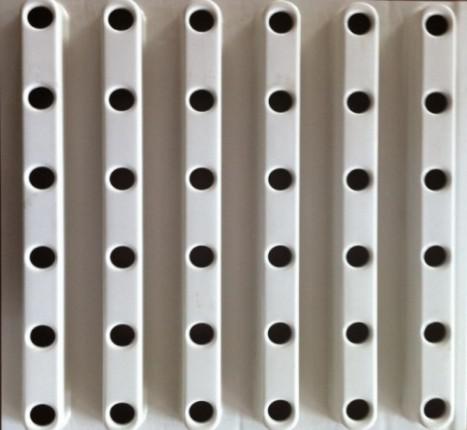

ABS滤板模板大样图：

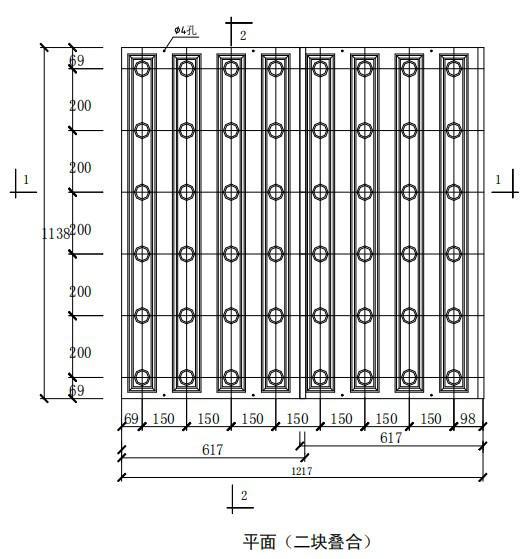

A型滤板1138x617x100x5x24

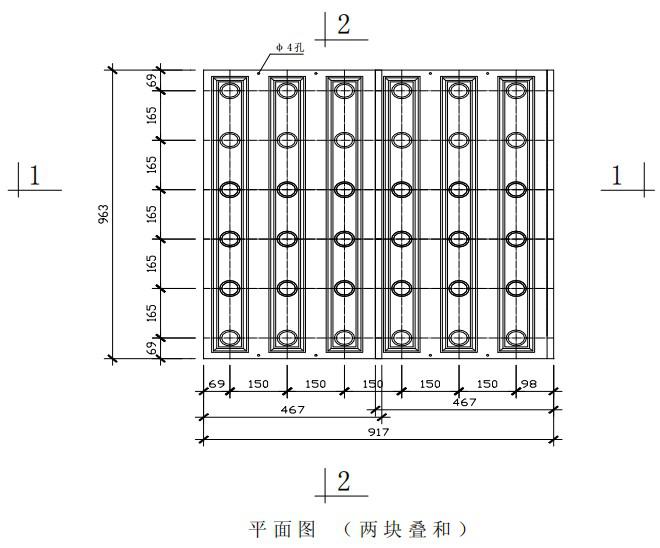

B型滤板963x467x80x5x18

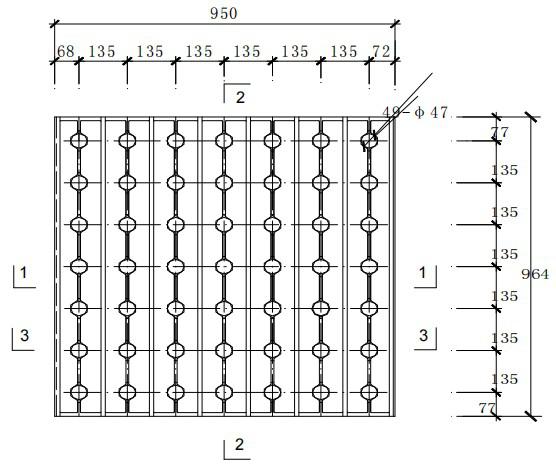

C型滤板964x950x40x5x49
ABS滤板施工安装程序：
池体实测→模板取样→模板安装→钢筋绑扎→预埋座安装→清理→检查→搭设操作平台→混凝土浇捣→初凝→旋松预埋座施工盖→养护→打开预埋座施工盖→布水区进水至预埋座内螺纹平面→置入带调节螺纹的滤杆调 试水平→固定锁紧圈→检查→安装自锁滤帽。
注：孔距尺寸为标准尺寸，必要时可根据滤池设计要求，采用特殊模板确定。
